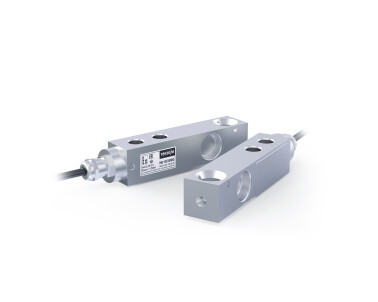

Тензорезисторный датчик Н4

Тензодатчики балочного типа прямоугольной формы. Широко применяются в платформенных весах. Датчики имеют более низкую стоимость по сравнению с Т2 и Т4, но сложнее встраиваются в весоизмерительные системы. Поэтому покупать лучше в комплекте с опорами.

Особенности конструкции тензодатчиков позволяют им работать в любых условиях окружающей среды, а также делают датчики нечувствительными к боковым силам.

Типоразмеры тензодатчиков Н4 охватывают широкий спектр нагрузок от 250кг до 20т.

Области применения

Платформенные весы, паллетные весы, автомобильные весы, взвешивание емкостей

Особенности

  • Тензодатчики данного типа невосприимчивы к боковым силам
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация тензодатчика осуществляется с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • При нормировании параметров датчика и испытаниях используются уникальные методики
  • Многоступенчатая система контроля качества тензодатчиков
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
  • Гарантийный срок 4 года

Соответствие стандартам

ГОСТ Р 8.726-2010.

Датчики сило- и весоизмерительные серии Н внесены в Госреестр средств измерений РФ под № 53636-13.

Датчики сило- и весоизмерительные серии Н внесены в Госреестр средств измерений Республика Беларусь под № РБ 03 02 5312 13.
Датчики весоизмерительные серии Н сертифицированы на соответствие требованиям Технического регламента Таможенного союза TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ТС RU C-RU.ГБ05.В.00238.

Стандартные опции
Дополнительные опции

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ)

кг

250, 500, 1000 2000, 5000, 10000, 20000
Класс точности по ГОСТ Р 8.726-2010   С1 C3 С1 C3
Число поверочных интервалов   1000 3000 1000 3000
Минимальный поверочный интервал   НПИ / 5000 НПИ / 10000 НПИ / 5000 НПИ / 10000
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 0,010 2 ± 0,002 2 ± 0,005 2 ± 0,002
Начальный коэффициент передачи (НКП) % от РКП < 3 < 3 < 3 < 3
Комбинированная погрешность % от РКП ≤ ±0,040 ≤ ±0,020 ≤ ±0,040 ≤ ±0,020
Ползучесть (30 мин.) % от РКП ≤ ±0,049 ≤ ±0,025 ≤ ±0,049 ≤ ±0,025
Изменение НКП от температуры % от РКП/°С ≤ ±0,0028 ≤ ±0,0014 ≤ ±0,0028 ≤ ±0,0014
Изменение РКП от температуры % от РКП/°С ≤ ±0,0022 ≤ ±0,0011 ≤ ±0,0022 ≤ ±0,0011
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 1100 ±15 380 ±15
Сопротивление выходное Ом 1000 ±1 350 ±1
Сопротивление изоляции ГОм ≥ 5
Номинальный диапазон температур °С -30... +40 -10... +40 -30... +40 -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP68
Допустимая перегрузка в течение не более 1 часа % от НПИ 25
Разрушающая нагрузка % от НПИ 300
Материал датчика   Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
  • Четырехпроводная схема подключения
  • Экран не соединен с корпусом
  • Длина кабеля 3м (до 2т), 5м (5т), 10м (10,20т)
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Опции

  • Рабочий диапазон температур: -50... +50°С (для Н4 - 500кг, 1т, 2т)
  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100м
  • Шестипроводная схема подключения
  • Напряжение питания от 2 до 36В
  • Свидетельство о поверке
  • Металлорукав

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный



Дополнительные материалы

  • Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком Н4 на нагрузки до 2 тонн( файл .pdf  )
  • Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком Н4 на нагрузки от 5 до 20 тонн( файл .pdf  )
  • Перечень тензодатчиков отечественного производства, которые могут быть заменены датчиком Н4( файл .pdf  )
