«ЦЕНТРАН»
Описание
Весоизмерительная система «Центран» предназначена для измерения в статическом режиме нагрузки в точках опор различных грузов, в том числе летательных аппаратов, а так же определения их полной массы, положения центра массы и центровки.
Система может эксплуатироваться на предприятиях строительной индустрии, химической, авиационной, металлургической, зерноперерабатывающей, мясной, молочной, пищевой и других отраслях промышленности и сельского хозяйства.
Нагруза Max - от 0,5 до 100т.
Принцип действия системы

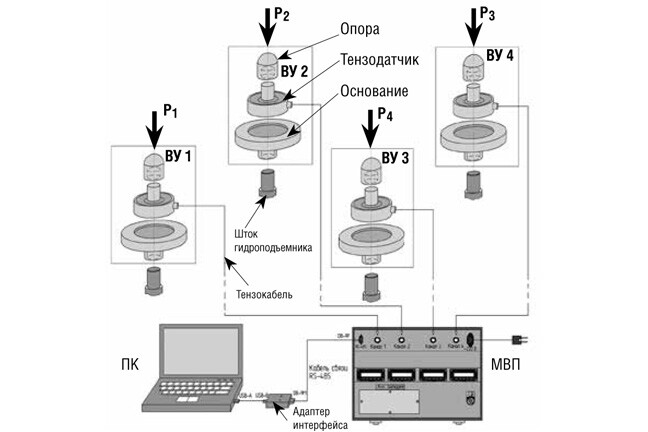

Основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза в аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в модуле вторичных преобразователей (далее – МВП) или самого датчика. Результаты взвешивания выводятся на табло индикации, расположенные на самом модуле или блоке обработки информации (далее – БОИ) и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.
Основные функции системы
- автоматическое слежение за нулем;
- сигнализация о перегрузке;
- автоматическая и полуавтоматическая установка нуля;
- выборка массы тары;
- компенсация массы тары.
- вычислять массу нетто груза при предварительном взвешивании тары,
- определять нагрузку, приходящуюся на каждую опору груза,
- распечатка протокола измерений,
- архивирование результатов измерений и составление отчетных документов за определенные промежутки времени,
- определять положение центра массы взвешиваемого груза.
- вычислять центровку летательного аппарата в соответствии с методикой разработчика.
Соответсвие стандартам
Система «ЦЕНТРАН» внесена в Государственный реестр средств измерений под № 28108-09.
Технические характеристики
| Обозначение | Пределы измерений весоизмерительных узлов, кг |
Дискретность отсчета (d) и цена поверочного деления (е), кг, d=е |
Интервалы измерений, кг | Пределы допускаемой абсолютной погрешности, ±кг | |
| наименьший | наибольший | ||||
|
Центран-05 |
4 |
500 |
0,2 |
от 4 до 100 вкл. св. 100 до 400 вкл. св. 400 |
0,1 0,2 0,3 |
|
Центран-1 |
10 |
1 000 |
0,5 |
от 10 до 250 вкл. св. 250 |
0,25 0,5 |
|
Центран-2 |
20 |
2 000 |
1 |
от 20 до 500 вкл. св. 500 |
0,5 1 |
|
Центран-5 |
40 |
5 000 |
2 |
от 40 до 1 000 вкл. св. 1 000 до 4 000 вкл. св. 4 000 |
1 2 3 |
|
Центран-10 |
100 |
10 000 |
5 |
от 10 до 2 500 вкл. св. 2 500 |
2,5 5 |
|
Центран-15 |
100 |
15 000 |
5 |
от 10 до 2 500 вкл. св. 2 500 |
2,5 5 |
|
Центран-25 |
200 |
25 000 |
10 |
от 200 до 5 000 вкл. св. 5 000 |
5 10 |
|
Центран-50 |
400 |
50 000 |
20 |
от 400 до 10 000 вкл. св. 10 000 до 40 000 вкл св. 40 000 |
10 20 30 |
|
Центран-100 |
1 000 |
100 000 |
50 |
от 1 000 до 25 000 вкл. св. 25 000 |
25 50 |
| Класс точности по ГОСТ 29329 (МОЗМ 76) | средний (III) |
| Диапазон компенсации массы тары, % от НПВ | от 0 до 50 вкл. |
| Диапазон выборки массы тары, % от НПВ | от 0 до 100 |
| Диапазон рабочих температур, °С | от -10°С до +40°С |
| Электрическое питание – от сети переменного тока с параметрами: | |
|
от 198 до 242 |
|
от 49 до 51 |
|
20 |
| Время прогрева, мин, не более | 30 |
| Степень защиты датчиков по ГОСТ 14254 | IP 67 (IP 68) |
| Вероятность безотказной работы за 2000 часов | 0,92 |
| Полный срок службы, лет | 8 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

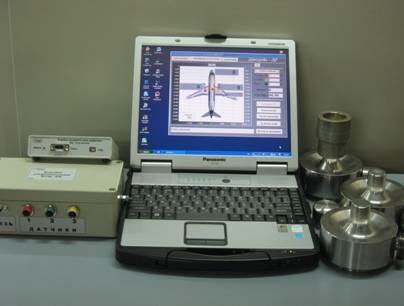

Комплектация
- Весоизмерительный узел:
- датчик весоизмерительный (количество оговаривается при заказе)
- установочная оснастка, 1 комплект
- Модуль вторичных преобразователей (МВП), 1 шт.
- Блок обработки информации (БОИ), 1 шт. (по отдельному заказу)
- Документация, 1 комплект
Программное обеспечение
Программное обеспечение CENTRAN предоставляет пользователю простой и удобный способ управления системой с помощью сенсорного экрана и позволяет вести базу данных дополнительно установленного или снятого оборудования по каждому борту.
