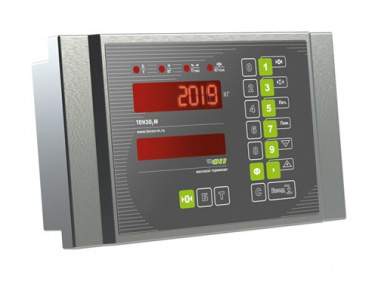

Весоизмерительный преобразователь-контроллер ТВ-011
Описание
Типовое программное обеспечение прибора поддерживает простые алгоритмы суммирующего дозатора-компаратора на 8 каналов, вычитающего дозатора, многокомпонентного дозатора. Существуют версии ПО для управления дозаторами для фасовки сыпучих продуктов в мешки или технологический процесс, бункерными весами, а также различные спецверсии.
Достоинства
-
Корпус из нержавеющей стали
-
Степень защиты по лицевой панели IP65
-
Цифровая клавиатура
-
Широкие возможности конфигурирования за счет специальных модулей расширения:
- Модули дискретного ввода/вывода 8 на 8, два вида разъемов
- Модуль аналогового вывода 4-20мА (0-20мА, 0-5В, 0-10В)
- Модуль аналогового ввода 4-20мА (0-20мА, 0-5В, 0-10В)
- Модуль дискретного ввода/вывода 4 на 4 для версии конвейерных весов
- Широкий перечень версий программных прошивок для различного оборудования
Версии
Для бункерные весы «ПОТОК»
|
Версия ПО |
Наименование ПО |
Описание |
Примечание |
|---|---|---|---|
|
"Поток" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в бункерных весах "ПОТОК" |
|
|
"Поток" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в бункерных весах "ПОТОК" для учета основного сырья на предприятиях по производству изделий из пластмассы методом экструзии |
|
|
"Поток" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-009 версий «Pt-31» - «Pt-37» (4П/4 О.К.), «AVP-31» - «AVP-48» (8П/8 О.К.) и как более простая версия. Для замены требуется переходник 8/8 |
Для дозаторов фасовки
|
Версия ПО |
Наименование ПО |
Описание |
Примечание |
|---|---|---|---|
|
"Гамма" |
8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в дозаторах для фасовки "ГАММА" |
|
|
"Гамма сдвоенная" |
8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в сдвоенных дозаторах для фасовки "ГАММА" |
|
|
"Дельта" |
8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в дозаторах для фасовки "ДЕЛЬТА" |
|
|
"Фасовщик цемента" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в дозаторах для фасовки в клапанные мешки |
|
|
"Фасовщик цемента аэрационный" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в дозаторах для фасовки в клапанные мешки "ДФК-А-А" |
|
|
"Гамма" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-003/05Д и ТВ-009 версий «12.76», «12.760» (6П/4 О.К.), «GA-100» - «GA-107» (6П/4 О.К.) и как более простая версия. Для замены требуется переходник 6/4 |
|
|
"Дельта" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-003/05Д версий «12.78» (6П/4 О.К.), «DLT-100» - «DLT-107» (6П/4 О.К.) и как более простая версия. Для замены требуется переходник 6/4 |
Для технологических дозаторов
|
Версия ПО |
Наименование ПО |
Описание |
Примечание |
|---|---|---|---|
|
"Гамма-Технология" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в технологических дозаторах "ГАММА-ТЕХНОЛОГИЯ" |
|
|
"Гамма-Технология сдвоенная" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8) |
Используется в пультах управления для модернизации карусельных весовыбойных установок |
|
|
"Однокомпонентный дискретный дозатор" |
8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6) |
Универсальная версия, используется в пультах управления производства "Тензо-М" |
|
|
"Восьмикомпонентный дискретный дозатор" |
8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-6) |
Используется в пультах управления производства "Тензо-М" |
|
|
"Однокомпонентный дискретный дозатор с автоматическим стартом цикла дозирования" |
8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6) |
Используется в пультах управления производства "Тензо-М" |
|
|
"Гамма-Технология" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-009 версий «GG-400» - «GG-409» (8П/8 О.К.) и как более простая версия. Для замены требуется переходник 8/8 |
|
|
"Семикомпонентный односкоростной дискретный дозатор" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-003/05Д версий «DD-700» - «DD-707» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1 |
|
|
"Пятикомпонентный двухскоростной дискретный дозатор" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-003/05Д версий «DD-720» - «DD-727» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1 |
|
|
"Вычитающий двухскоростной дискретный дозатор" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-003/05Д версий «DD-420» - «DD-427» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1 |
|
|
"Восьмиканальный дозатор-компаратор" |
8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1 |
Используется для замены ТВ-003/05Д версий «DD-100» - «DD-107» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1 |
|
|
"Альфа" |
8 вход / 8 выход – 1 модуль (разъем DB-25), выход 4 - 20мА – 1 модуль (разъем Weidmuller), вход 4 - 20 мА - 1 модуль (разъем Weidmuller) |
Используется в пультах управления производства "Тензо-М" |
|
|
"Альфа" |
8 вход / 8 выход – 1 модуль, вход 4 - 20 м А - 1 модуль, выход 4 - 20м А – 1модуль, разъемы Weidmuller |
Используется для замены ТВ-011 версий «AL-1.01» - «AL-1.08» (не подходит для дозаторов с шаговым двигателем) |
Для конвейерных весов ВНК
|
Версия ПО |
Наименование ПО |
Описание |
Примечание |
|---|---|---|---|
|
"Конвейерные весы" |
4 вход / 4 выхода -1модуль, 4-20 мА или (0-24 мА; 0-20мА; 0–5В; 0-10В)-1модуль, разъемы Weidmuller |
Используется в пультах управления конвейерными весами |
Для расходомеров топлива
|
Версия ПО |
Наименование ПО |
Описание |
Примечание |
|---|---|---|---|
|
"Расходомер топлива" |
8 вход / 8 выход – 1 модуль (разъем DB-25 или Weidmuller), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller) |
Используется в пультах управления массовых расходомеров топлива УДР |
Для весов – разбраковщиков штучных грузов
|
Версия ПО |
Наименование ПО |
Описание |
Примечание |
|---|---|---|---|
|
"Весы – разбраковщик штучных грузов" |
8 вход / 8 выход – 1 модуль (разъем Weidmuller или DB-25), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller) |
Используется для замены ТВ-003/05Д (8П/4 О.К.) версий «UB-330» – «UB-332» и ТВ-009 (8П/8 О.К., 4П/4 О.К.) версий «UB-200» – «UB-210». Для замены требуется переходник 8/8 |
Технические характеристики
| Внутренняя разрешающая способность на 1 мВ/В, не хуже | 100 000 |
| Нелинейность не более, % |
0,002 |
| Внутренняя разрешающая способность на 1 мВ/В, не хуже |
100000 |
| Диапазон входного аналогового сигнала, мВ/В |
до 4 |
| Тип первичного преобразователя |
тензорезисторный |
| Питание первичного преобразователя, В |
5 |
| Тип питания преобразователя |
постоянное/ знакопеременное |
| Тип линии связи с первичным преобразователем |
шестипроводная |
| Максимальное количество подключаемых первичных преобразователей (тензодатчиков) |
8 х 350Ом |
| Тип индикатора |
светодиодный |
| Количество цифровых разрядов основного (дополнительного) индикаторов |
6 (10) |
| Размер изображения одного символа основного (дополнительного) индикаторов, мм |
8 х 14 (5 х 8) |
| Цвет индикаторов основного и дополнительного |
красный |
| Время установления рабочего режима, мин, не более |
10 |
| Напряжение питания, В |
220 +/-10% |
| Частота напряжения питания, Гц |
50 |
| Потребляемая мощность, ВА, не более |
20 |
| Рабочий диапазон температур, °С |
-30...+40 |
| Атмосферное давление, кПа |
84... 107 |
| Влажность, % (при 25 °С) |
до 80 |
|
Степень защиты оболочкой по ГОСТ 14254-96: - по лицевой панели - по задней панели |
IP65 IP42 |
| Габаритные размеры, мм |
288 x 170 x 138 |
| Масса, кг, не более |
3.0 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Весовой преобразователь-контроллер ТВ-011
- Сетевой кабель
- Разъем для подключения тензодатчиков
- Разъемы к модулям расширения*
* – 1) количество и тип зависят от заказанной версии ТВ-011; 2) при заказе прибора ТВ-0011 с переходником 8/1, 8/8 или 6/4 ответный разъем к модулю дискретного ввода/вывода Wedmuller не поставляется, т.к. он идет в составе переходника
