Нормирующий преобразователь НП

Архив

Назначение

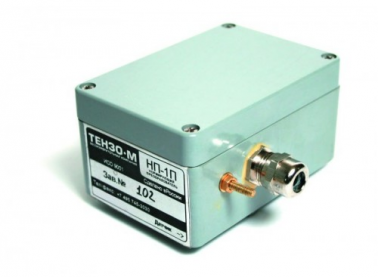

Нормирующий преобразователь НП-1 предназначен для преобразования сигнала тензодатчика в цифровой код и передачи его по каналу последовательной связи RS-485.

Описание

Преобразователь НП-1 изготовлен из ударопрочного пластика со степенью защиты оболочкой IP66.

Возможно последовательное соединение нескольких НП-1 по линии связи RS-485

Достоинства

Знакопеременное питание тензодатчиков

Технические характеристики

Параметр	НП-1
Количество каналов для подключения первичных преобразователей	1
Внутренняя разрешающая способность на 1мВ/В	240 000
Питание первичного преобразователя знакопеременное, В	5
Тип линии связи с первичным преобразователем	четырехпроводная
Максимальная длина связи с первичным преобразователем, м	3
Максимальное количество подключаемых первичных преобразователей	4 х 350 Ом
Диапазон входного аналогового сигнала, мВ/В	-3... +3
Минимальный входной сигнал на одно поверочное деление, мкВ	0,25
Нелинейность, %, не более	0,001
Температурный коэффициент начала шкалы, ppm/°C, не хуже	2
Температурный коэффициент конца шкалы, ppm/°C, не хуже	2
Время установления рабочего режима, сек, не более	10
Напряжение питания постоянного тока, В	9... 36
Потребляемая мощность, ВА, не более	3
Рабочий диапазон температур, °С	-30... +50
Интерфейс связи с ПК	RS-485
Степень защиты оболочкой по ГОСТ 14254-96	IP66
Габаритные размеры, мм	180 х 80 х 60
Масса, кг, не более	1,0

Стандартная комплектация

Нормирующий преобразователь
Гарантийный срок - 12 мес.
