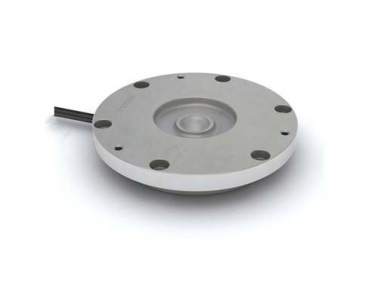

Тензодатчик сжатия мембранного типа М22

Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.


Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов. Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 100кг до 50т.



Область применения

Автомобильные портативные весы, взвешивание емкостей и баков



Особенности

  • Высота всего 22 мм
  • Герметизация тензо- и термочувствительной схемы производится с помощью мембраны из нержавеющей стали, прикреплённой к упругому элементу с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Датчики изготавливаются из комплектующих и материалов лучших мировых производителей
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
  • Гарантийный срок 4 года



Соответствие стандартам

ГОСТ Р 8.726-2010, МОЗМ Р60





Технические характеристики
Параметры датчика Единицы измерения Значения параметров
Наибольший предел измерения (НПИ)

 т

 3

Класс точности по ГОСТ Р 8.726-2010

 C1

Число поверочных интервалов

 1000

Минимальный поверочный интервал

 НПИ/5000

Рабочий коэффициент передачи (РКП)

 мВ/В

 2±0,010

Начальный коэффициент передачи (НКП)

% от РКП

 < 3

Комбинированная погрешность

% от РКП

 < ±0,040

Ползучесть (30 мин.)

% от РКП

 < ±0,049

Изменение НКП от температуры

% от РКП/°С

 < ±0,0028

Изменение РКП от температуры

% от РКП/°С

 < ±0,0022

Наибольшее напряжение питания постоянного тока

В

 12

Сопротивление входное

Ом

 750±15

Сопротивление выходное

Ом

 700±1

Сопротивление изоляции

ГОм

 ≥ 5

Диапазон термокомпенсации

°С

 -10... +40

Рабочий диапазон температур

°С

 -30... +50

Диапазон температур хранения

°С

 -40... +50

Степень защиты по ГОСТ 14254

 IP68

Допустимая перегрузка в течение не более 1 часа

% от НПИ

 25

Разрушающая нагрузка

% от НПИ

 300

Материал датчика

Нержавеющая сталь



Стандартная комплектация



  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
  • Четырёхпроводная схема подключения
  • Экран отсутствует
  • Длина кабеля 0,8м



Опции



  • Силопередающее устройство
  • Длина кабеля от 2 до 10 м
  • Наличие экрана, не соединённого с корпусом
  • Шестипроводная схема подключения
  • Выходное сопротивление от 100 до 1000Ом
  • Напряжение питания от 2 до 36В
  • Взрывозащищённое исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)



Схема выводов кабеля



+Uпит. – зелёный

–Uпит. – чёрный

+Uизм. – белый

–Uизм. – красный



Стандартные опции
Дополнительные опции
