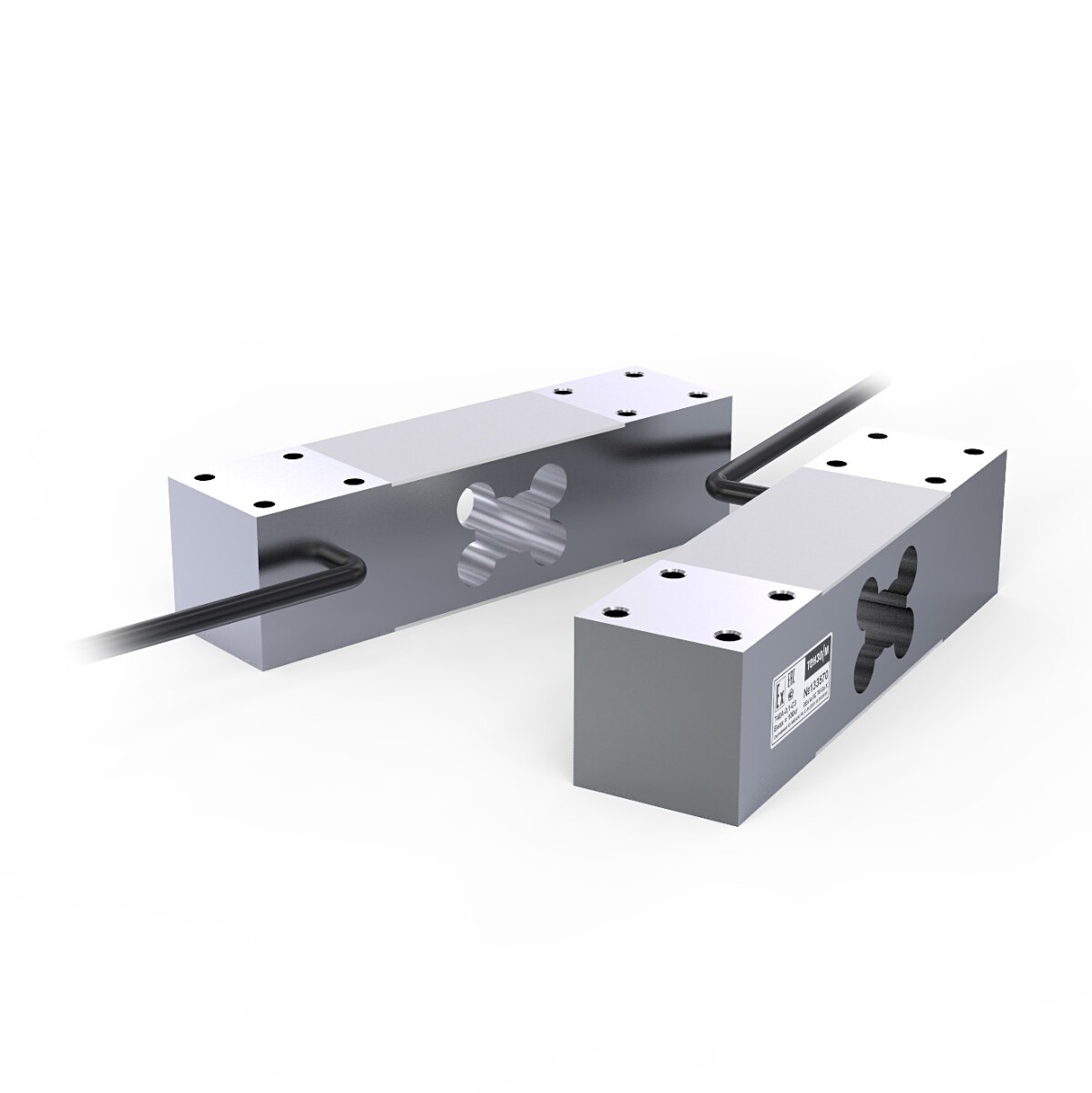

Тензорезисторный датчик Т40А

Тензодатчики типа «Single Point». Их особенность состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе. Так как стоимость таких тензодатчиков невелика, то платформенные весы сделанные на них - самые дешевые.

Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Описание

Технические характеристики

Комплектация

Поддержка

Сертификаты

Описание

Области применения

Платформенные весы, настольные весы, лотковые расходомеры, взвешивание баков и емкостей, многобункерные системы

Особенности

Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация датчиков производится с помощью специальных герметиков
При испытаниях датчиков используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Гарантийный срок 12 мес.

Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	кг	50, 100, 150, 200, 250
Класс точности по ГОСТ 8.631-2013		C3
Число поверочных интервалов		3000
Минимальный поверочный интервал		НПИ / 7500
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 10%
Начальный коэффициент передачи (НКП)	% от РКП	≤ ± 5
Комбинированная погрешность	% от РКП	≤ ±0,0200
Ползучесть (30 мин.)	% от РКП	≤ ±0,0166
Изменение НКП от температуры	% от РКП/°С	≤ ±0,00187
Изменение РКП от температуры	% от РКП/°С	≤ ±0,00100
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	413 ±20
Сопротивление выходное	Ом	350 ±25
Сопротивление изоляции	ГОм	≥ 5
Номинальный диапазон температур	°С	-10... +40
Диапазон температур эксплуатации и хранения	°С	-50... +50
Степень защиты по ГОСТ 14254		IP67
Допустимая нагрузка	% от НПИ	150
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Алюминиевый сплав

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
Четырехпроводная схема подключения
Экран кабеля соединен с корпусом тензодатчика
Длина кабеля 2 м
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011.
