Расходомеры-дозаторы сыпучих материалов серии "АЛЬФА Лотос"

Автоматический непрерывный контроль массового расхода зернистых, порошкообразных и пылевидных сыпучих материалов в свободно текущем потоке. Основные отрасли применения — перерабатывающая, пищевая, производство стройматериалов, химическая.

Применяются для автоматической дозированной загрузки транспортных средств, в системах непрерывного смесеприготовления, в системах стабилизации расхода и регулирования соотношения потоков сыпучих материалов и т.п.
Относятся к нестандартизованным средствам измерения, не подлежащим Госповерке. Требуют калибровки материалом на месте эксплуатации.

Техническое описание

Габаритные размеры

Брошюра

Задать вопрос

Описание

Технические характеристики

Описание

Достоинства

Лучшее сочетание цены, качества и массогабаритных характеристик по сравнению с зарубежными аналогами
Нечувствителен к налипанию материала на измерительную систему
До 8 калибровочных характеристик для разного материала
Высокая стойкость к абразивному воздействию
Простая конструкция, защищенная патентом РФ, не имеет подвижных частей, гигиеничная
Легко встраивается в технологические коммуникации
Удобное обслуживание, не требующее высокой квалификации

Функции

Измерение и отображение текущего расхода материала
Вычисление массы продукта, прошедшего через расходомер
Выдача во внешние цепи сигнала о достижении массой заданного значения
Выдача стандартного аналогового сигнала, пропорционального расходу с возможностью масштабирования выхода
Сигнализация отклонения расхода за два настраиваемых предела
Связи с компьютером по RS 485 (стандартный протокол Modbus RTU)

Технические характеристики

Технические характеристики	Лотос-10	Лотос-25	Лотос-75М	Лотос-150
Наибольший предел измерения при объемной массе материала 1 т/м³, т/ч	10	25	75	150
Наименьший предел измерения, т/ч	2,5	12,5	10	50
Предел относительной погрешности, %	2*
Температура окружающего воздуха для расходомера и шкафа управления, ºС	-20... +40
Температура используемого материала, не более, ºС	60
Габаритные размеры (ШхГхВ), мм	430х482х416	440х484х393	592х673х722	592х706х530
Масса первичного преобразователя, не более, кг	20	32	45	65
Напряжение электрического питания, В	230^{+10/-10 %}
Потребляемая мощность электрического питания, не более, Ва	60
Частота питающего напряжения, Гц	50^{+2.0/-2.0 %}
Степень защиты по ГОСТ 14254, не ниже	IP65

* Предел погрешности может достигать величин до 6 %. Погрешность зависит от большого количества условий, основными из которых являются факторы, связанных со свойствами дозируемого материала, места установки. Месторасположение расходомера выбирать в области не подверженной вибрации и ударных нагрузок.

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

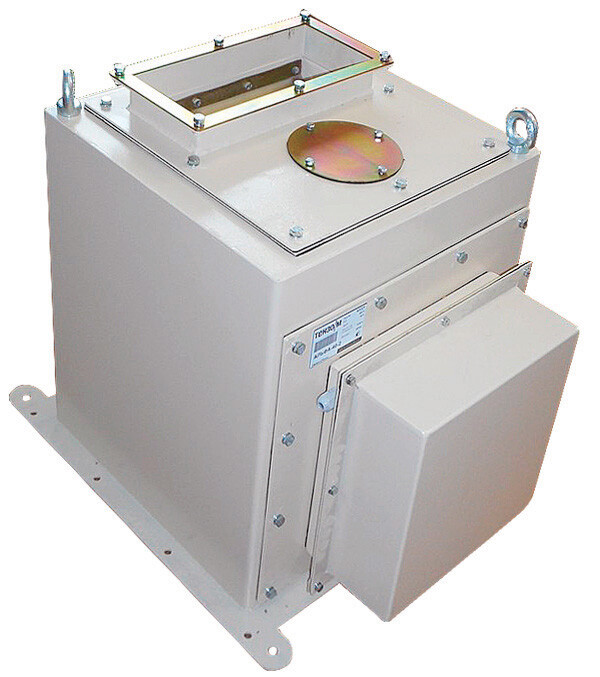

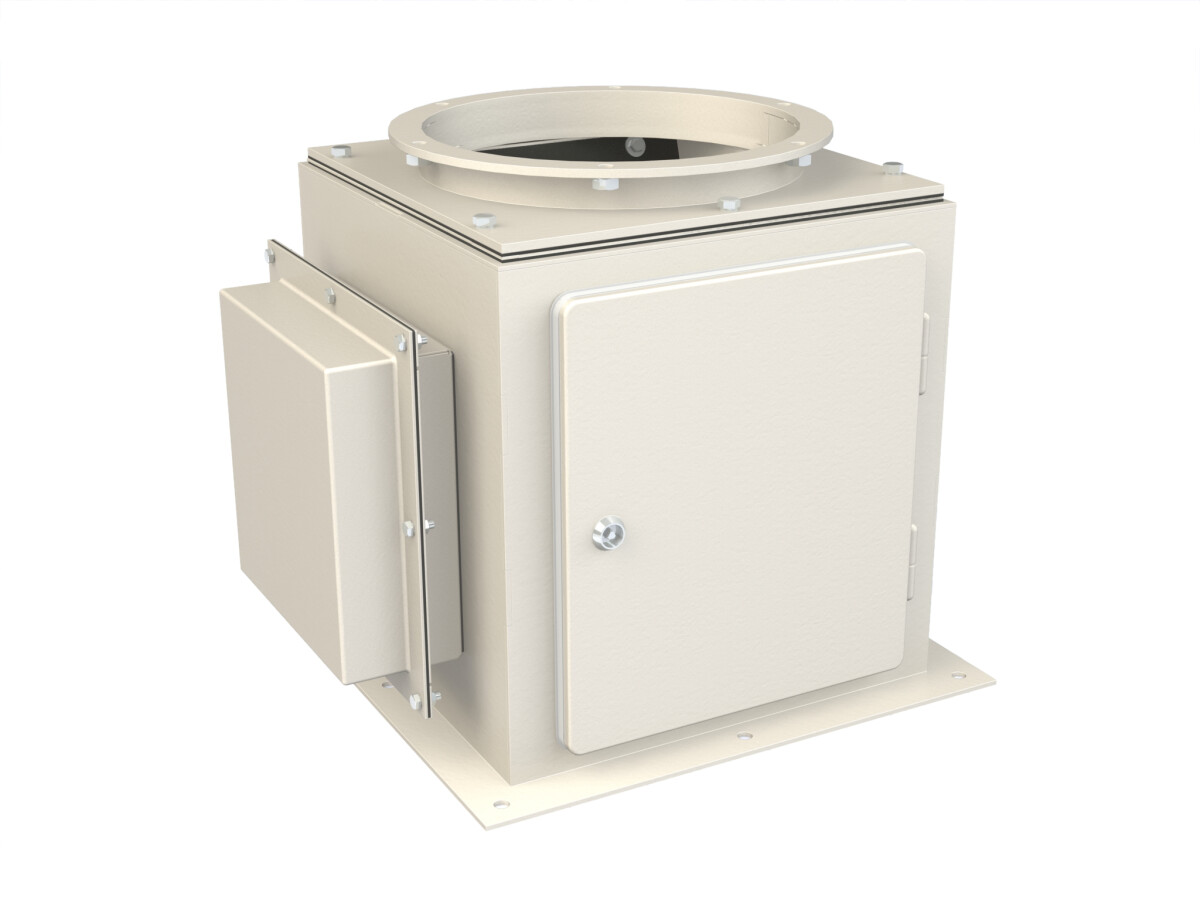

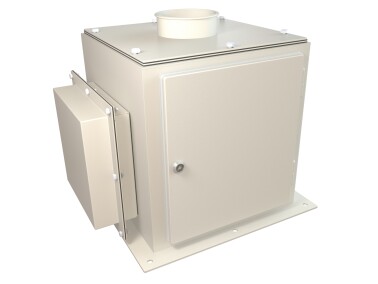

Первичный преобразователь массового расхода с тензометрическим лотковым чувствительным элементом
Пульт контроля и сигнализации с вторичным весовым преобразователем и элементами сигнализации, с измерительным кабелем длиной 6 м

Дополнительная комплектация

Кабель согласованной длины до 100 м
Особо износостойкое исполнение (облицовка измерительного тракта керамикой), температура потока до 250ºС
Нержавеющее исполнение
Пульты управления для выполнения функций дискретного однокомпонентного дозатора, стабилизатора производительности с частотным регулированием привода питателя, т.п. по специальному заказу
Дополнительный конвертер интерфейсов «Modbus-мастер/Profibus-клиент»

Софт

Совместимое программное обеспечение

ПО «Мультидозатор Лайт»

OPC-сервер TensoOpc

Поддержка

Лотковые расходомеры и непрерывные дозаторы сыпучих материалов

Загрузка транспортных средств сыпучими материалами с помощью расходомеров производства АО ВИК «Тензо-М»

Завершен ввод в действие опытной партии новых дозаторов лоткового типа для загрузки кварцевым песком железнодорожных вагонов-хопперов

Сертификаты

Соответствие стандартам

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат соответствия ЕАЭС
Дозаторы весовые непрерывного действия «Альфа» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». Сертификат ЕАЭС N RU Д-RU.РА08.В.66488/24.
