Дозаторы для фасовки сыпучих продуктов в мешки: виды и принцип работы

Дозатор для фасовки сыпучих продуктов в мешки — это весовое устройство, которое автоматически отмеряет заданную массу материала и засыпает ее в мешок. Такие системы применяются для фасовки зерна, муки, комбикорма, цемента, строительных смесей, гранул и других сыпучих продуктов.

Автоматическая фасовка позволяет поддерживать стабильный вес мешков, повышать производительность линии и снижать потери продукта из-за перевеса или недовеса. В этой статье разберем, как устроен весовой дозатор, по какому принципу он работает и чем отличаются разные типы оборудования.

Зачем нужен дозатор для фасовки

Ручная фасовка сыпучих материалов требует постоянного контроля веса и сильно зависит от оператора. При больших объемах это приводит к нестабильности дозирования, снижению производительности и дополнительным потерям продукта.

Основные проблемы ручной фасовки:

• Перевес и недовес. При фасовке «на глаз» или на простых весах оператор часто пересыпает продукт. Даже небольшой перевес на каждом мешке со временем превращается в ощутимые потери сырья. Недовес, наоборот, приводит к претензиям со стороны покупателей и контролирующих органов.

• Низкая скорость работы. Производительность ручной фасовки обычно составляет 40–60 мешков в час. Полуавтоматические дозаторы позволяют фасовать 100–300 мешков в час, автоматические линии — до 600 мешков в час.

• Запыленность и человеческий фактор. При работе с мукой, цементом или строительными смесями оператор постоянно контактирует с пылью. Кроме того, качество фасовки зависит от усталости персонала и аккуратности работы.

Именно поэтому на предприятиях с постоянным потоком продукции ручную фасовку постепенно заменяют весовыми дозаторами.

Конструкция весового дозатора

Несмотря на различия в конструкции, большинство дозаторов включает одинаковые основные узлы:

Функция каждого из узлов

• Бункер-накопитель нужен для равномерной подачи продукта в дозатор. Если подача материала сверху нестабильна, точность фасовки ухудшается.

• Питатель определяет, как именно продукт поступает в систему взвешивания. В зависимости от свойств материала используются заслонки, шнеки или ленточные механизмы.

• Весовой модуль — ключевой элемент дозатора. Именно здесь тензодатчики измеряют массу продукта в реальном времени.

• Зажим мешка удерживает мешок во время фасовки. На производительных линиях чаще используют пневматические зажимы — они быстрее и удобнее в работе.

• Горловина направляет продукт в мешок и обеспечивает герметичное соединение с упаковкой во время фасовки. От ее конструкции зависит уровень просыпания и пыления.

• Ворошитель устанавливают на оборудовании для муки, цемента, крахмала и других продуктов, склонных к слеживанию. Он разрушает своды внутри бункера и обеспечивает стабильную подачу материала.

• Блок управления (контроллер) обрабатывает сигналы тензодатчиков, управляет скоростью подачи продукта, переключением режимов дозирования и работой исполнительных механизмов. Через контроллер оператор задает массу дозы, контролирует параметры фасовки и получает данные о работе оборудования.

Принцип работы дозатора для фасовки: двухскоростной алгоритм дозирования

Весовой дозатор для сыпучих материалов работает по двухскоростному алгоритму — это позволяет одновременно поддерживать высокую скорость фасовки и стабильную точность дозирования.

Пошагово цикл выглядит так:

1. Оператор надевает мешок на горловину дозатора и при необходимости фиксирует зажим.
2. Зажим удерживает мешок. В автоматических моделях это происходит без участия оператора, в полуавтоматических — оператор фиксирует его вручную.
3. Первая скорость — грубая засыпка. Питатель работает на полной мощности и быстро набирает основную часть дозы.
4. Вторая скорость — точная досыпка. При достижении порогового значения система переключается на минимальную подачу продукта.
5. Остановка подачи. Контроллер фиксирует достижение заданной массы.
6. Освобождение мешка. Мешок снимается оператором или отправляется дальше по линии, цикл повторяется.

Почему используется именно два режима подачи? Если фасовать медленно весь цикл — производительность линии будет слишком низкой. Если быстро подавать продукт до самого конца — возрастает погрешность из-за инерции материала: после закрытия заслонки часть продукта продолжает падать в мешок. Двухскоростной режим позволяет совместить высокую скорость и точность дозирования.

Виды дозаторов для сыпучих продуктов по типу мешка

Тип мешка — первый параметр, который определяет конструкцию горловины и зажима дозатора.

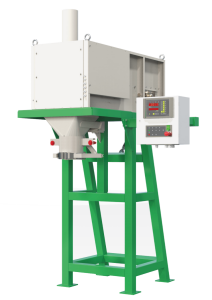

Дозаторы для открытых мешков

Открытые мешки — самый распространенный вариант фасовки в пищевой, сельскохозяйственной и строительной промышленности. Мешок фиксируется на горловине дозатора, наполняется, затем передается на зашивку.

Такой тип используют для фасовки:

• зерна и комбикорма
• сахара и соли
• круп и гранул
• минеральных удобрений
• строительных смесей

Диапазон доз обычно составляет от 1–2 кг (розничная фасовка) до 50 кг (промышленный мешок).

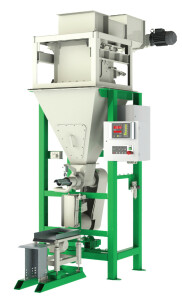

Дозаторы для клапанных мешков

Клапанный мешок имеет специальный клапан, через который продукт подается внутрь. После заполнения клапан закрывается под давлением продукта, поэтому дополнительная зашивка обычно не требуется.

Такие системы применяют для цемента, гипса, сухих строительных смесей и других мелкодисперсных порошков, где важно снизить пыление и обеспечить более герметичную упаковку.

Классификация дозаторов сыпучих материалов по способу подачи продукта

Способ подачи продукта из бункера в мешок — это то, что принципиально разделяет дозаторы по конструкции и области применения. Три основных типа питателей закрывают практически весь спектр сыпучих материалов.

Гравитационный дозатор

Принцип работы: продукт подается самотеком через управляемую заслонку.

Назначение: такой тип подходит для хорошо сыпучих материалов: зерна, гранул, соли, сахара, круп и минеральных удобрений.

Преимущества:

• высокая производительность
• простая конструкция
• минимальное обслуживание
• бережная работа с гранулами

Ограничения: плохо подходит для материалов, склонных к зависанию и слеживанию.

Шнековый дозатор

Принцип работы: подача продукта осуществляется вращающимся шнеком, который принудительно перемещает материал из бункера в мешок.

Назначение: шнековые дозаторы используют для плохосыпучих материалов: муки, крахмала, цемента и гипса, сухого молока, порошков и мелкодисперсных продуктов. Для материалов, склонных к сводообразованию, дополнительно устанавливают ворошитель.

Преимущества: закрытый канал подачи снижает пыление и обеспечивает стабильное дозирование.

Ограничения: производительность шнекового дозатора ниже, чем у гравитационного: обычно до 200–300 мешков/час. Также он не подходит для хрупких и гранулированных продуктов, т.к. шнек может их повредить.

Ленточный дозатор

Принцип работы: продукт из бункера поступает на движущуюся ленту, которая бережно подает его в весовую воронку.

Назначение: такой способ используют для влажных, хрупких или неоднородных материалов: торфа, грунта, древесного угля, влажных отрубей, некоторых видов плодоовощной продукции, для которых нельзя применять шнек или подачу самотеком.

Преимущества: бережная подача хрупких продуктов.

Ограничения: более сложная конструкция и меньшая точность по сравнению с другими типами дозаторов.

Сравнение дозаторов для фасовки в мешки по способу подачи

Что влияет на точность дозирования

Точность фасовки в мешки зависит от ряда факторов:

• Качество тензодатчиков. Именно они измеряют массу продукта в реальном времени и передают сигнал в контроллер. Чем выше класс точности датчиков и стабильнее их характеристики, тем точнее работает система взвешивания.

• Свойства продукта. Хорошо сыпучие материалы дозируются стабильнее, чем мука, цемент или крахмал, склонные к слеживанию и неравномерной подаче.

• Тип питателя. Разные системы подачи обеспечивают разную точность дозирования. Например, гравитационные дозаторы обычно дают более высокую производительность, а шнековые — более стабильную подачу для порошкообразных и плохосыпучих продуктов.

• Стабильность подачи продукта. Вибрации, неравномерная загрузка бункера и сводообразование ухудшают точность фасовки.

• Корректность настройки дозатора. Для точной фасовки важно правильно настроить момент перехода с грубой засыпки на точную досыпку. Если переключение происходит слишком поздно, возникает перевес; если слишком рано — снижается производительность.

Погрешность современных весовых дозаторов для мешков обычно составляет ±0,1–0,5% от номинальной дозы.

FAQ

Что значит «хорошо сыпучий» и «плохосыпучий» продукт?

Хорошо сыпучие продукты свободно перемещаются под действием силы тяжести: зерно, сахар, соль, гранулы. Плохосыпучие материалы склонны к слеживанию и зависанию: мука, цемент, крахмал, сухое молоко. Это один из основных критериев выбора типа дозатора.

Чем весовой дозатор отличается от объемного?

Весовой дозатор измеряет массу продукта с помощью тензодатчиков. Объемный — отмеряет фиксированный объем материала. Если меняется насыпная плотность продукта, точность объемного дозирования снижается. Поэтому для фасовки мешков с заданным весом обычно используют именно весовые дозаторы.

Почему для цемента и муки чаще используют шнековые дозаторы?

Такие продукты плохо текут самотеком, склонны к слеживанию и образованию сводов внутри бункера. Шнек обеспечивает принудительную и более стабильную подачу материала, а закрытая конструкция дополнительно уменьшает пыление.

Какая точность дозирования у весовых дозаторов?

Стандартная точность современных дозаторов составляет ±0,2–0,5% от номинальной дозы. На результат влияют свойства продукта, стабильность подачи материала, качество тензодатчиков и корректность настройки оборудования.

Зачем в дозаторе нужна пневматика?

Пневматика управляет зажимом мешка и заслонками быстрее и стабильнее, чем электромеханические приводы. Пневматические системы широко применяются в производительных фасовочных линиях, где важна высокая скорость цикла.
